平常很想玩玩看卻又不好入手的X48，沒想到一來就是連續兩張，一張出自郭董的Foxconn集團的Blackops，一張是三立電視台…呃，是MSI微星科技。那麼同樣是X48的板子還有什麼好介紹咧？嘿嘿，這張MSI有些東西可說是與眾不同阿！

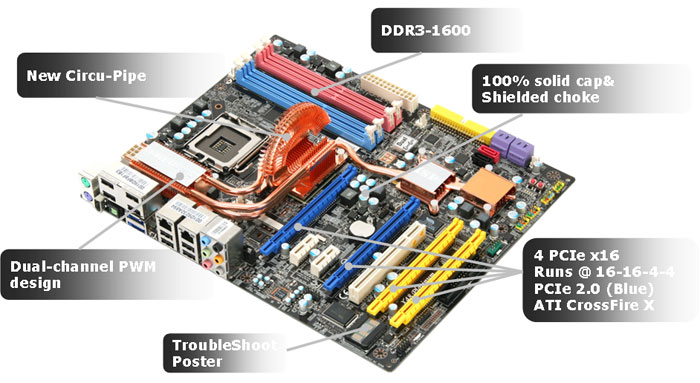

這張板子的特色說明。（來源：MSI官方網站）


每個記憶體世代交替的尷尬時候，消費者通常有兩個選擇：一是花大錢升級新架構，二是原地停步觀察，當然不用說第二個選項會是比較經濟又實惠，不過重點是…「你玩不到新東西」。對於IT狂熱份子（阿宅）根本就是種謀殺。這個時候第三個選項就是：廠商開發那種合版，讓你甚麼都能「插」。個人覺得MSI真的是這方面的佼佼者，MSI出合板的速度一向是市場中最快的。以前我也在SDRAM & DDR的時候買過COMBO版，而且現在還在家中服役。
不過才寫了INTEL讓X48不支援DDR2的話，現在馬上就要自掌嘴巴？嗯，都是MSI害的。是的，今天要介紹的MSI X48C Platinum就是DDR3/DDR2通吃的板子。


陳聰：「阿龐，給他們練一下身體」

其實這部劇我是從頭到尾都沒看過，但是感覺上MSI的主機板RD應該是它的粉絲，要不然就是這張主機板的散熱設計是在「美麗華」百貨頂樓上面發想出來的。

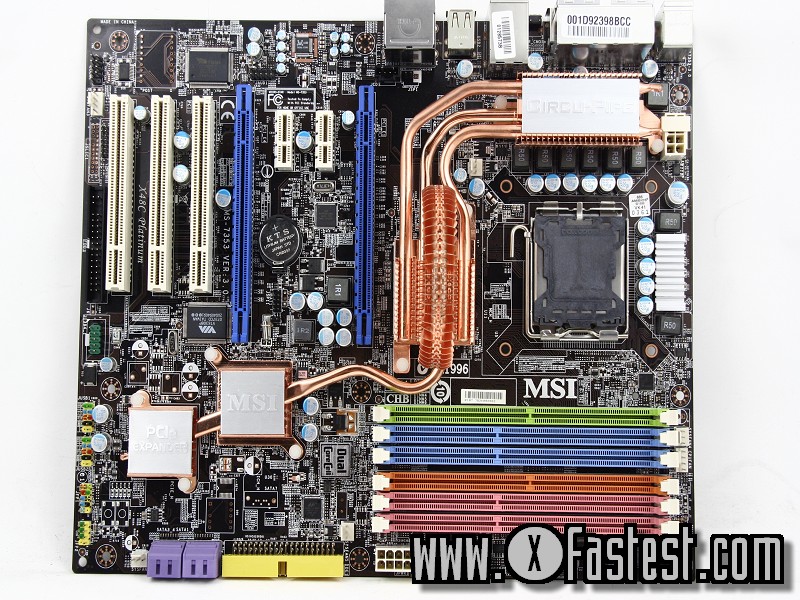

主機板全貌，最吸引人的焦點有二，一是那猶如高速公路交流道般的超長Heat pipe，二是壯觀的DDR3&2 DIMM。

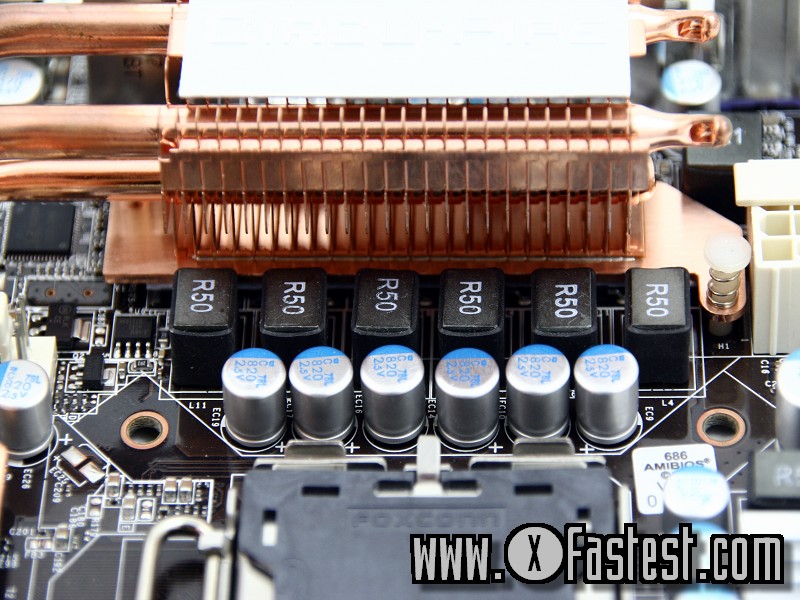

CPU是6相數位式PWM，而且MSI特別強調是「Dual Channel」，不過是怎樣的雙通道PWM，實在查不到什麼特別的資料。

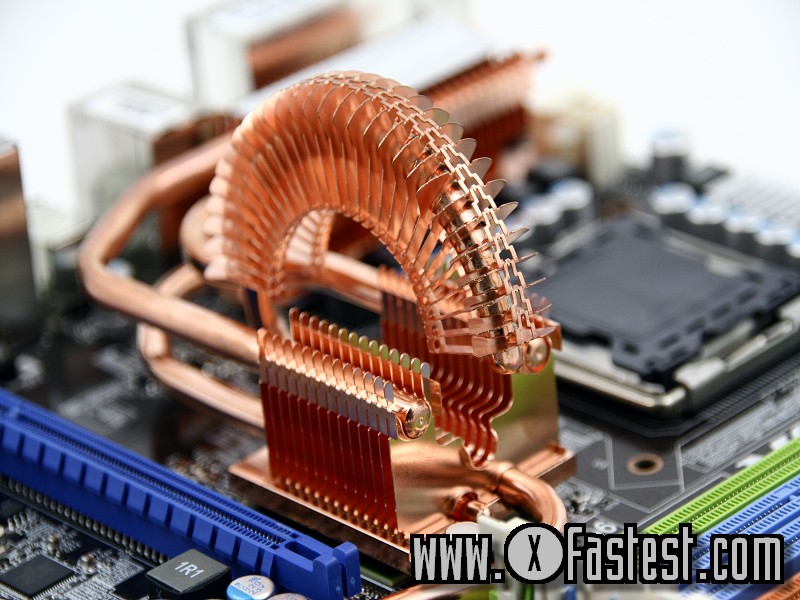

來了來了，這個獨特的北橋銅製散熱座上的形狀，就是本次「金色摩天輪」的主角了，後來稍微查了一下，近期MSI很多板子也都開始採用這個特殊造型，名為「Circu-Pipe」，熱能降低20%，效能上升20%。造型上的確給人很強烈的印象。

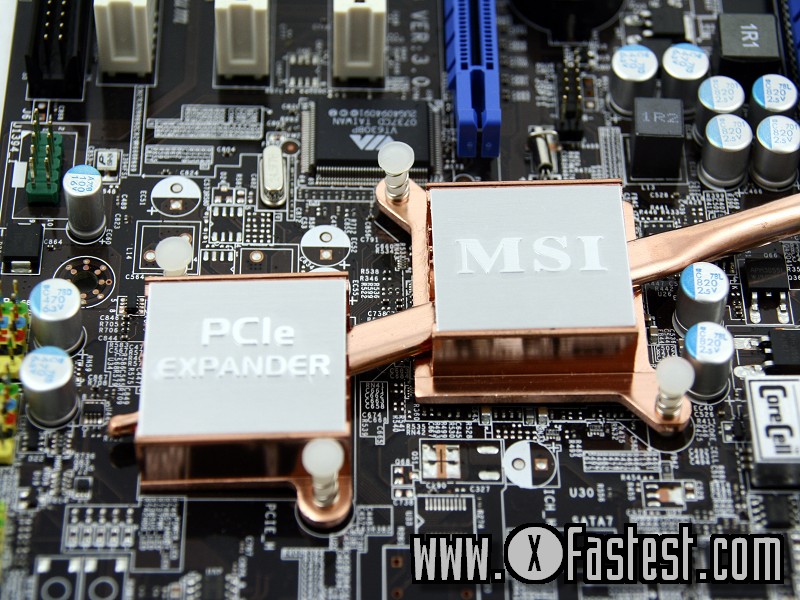

這條銅製散熱公路的終點是南橋嗎？錯，是「小南僑」，沒有啦，其實旁邊那個寫著PCIe ExPANDER，代表這張板子有MSI的PCIe延伸座，位置在PCIE Slot1的旁邊。至於這個銅座的目的推測是幫忙南橋散熱用。

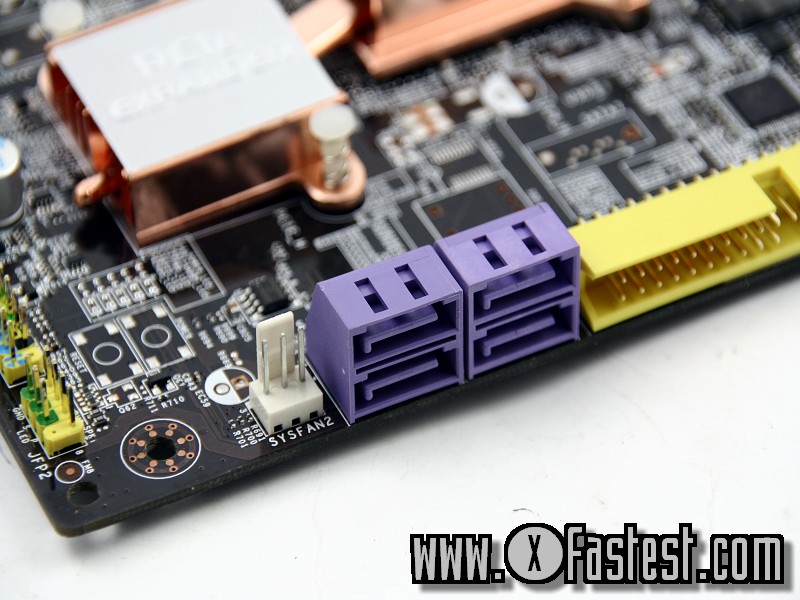

它只提供了四組SATA介面，雖然支援RAID，但以目前來講是有點少，光碟機就佔一個去了，系統碟又一個，基本上就吃兩個。還有資料碟…不過沒關係，還有eSATA可以在接，電源再拉就好。另外當然要稱讚一下，這種不容易卡彈的SATA座設計的很棒。再來請看到左邊有兩個圈圈，這就感覺有點差了。陳聰：「阿現在是沒政府了喔」，少了什麼呢？它少了裸測架玩家最愛的Power Button & Reset Button。

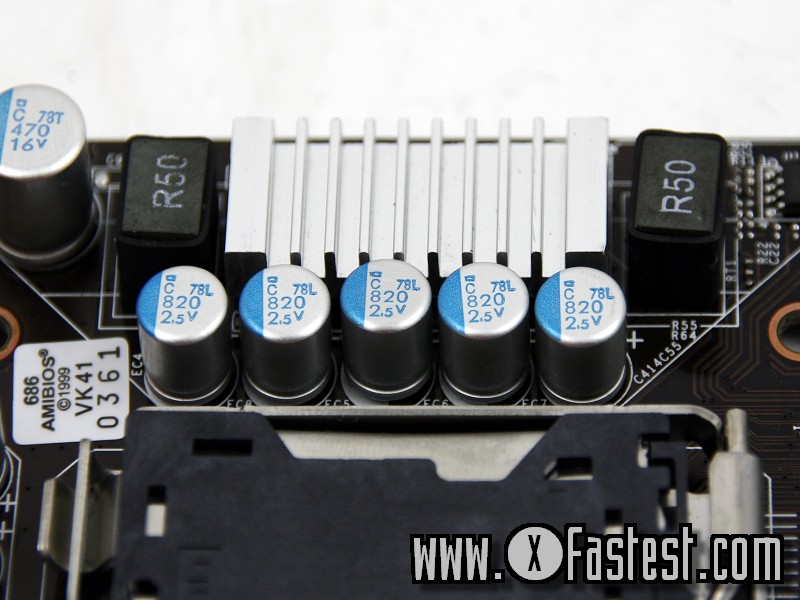

這個位置還有PWM兩顆，以微星這張板子來說，全固態電容的確是必備。

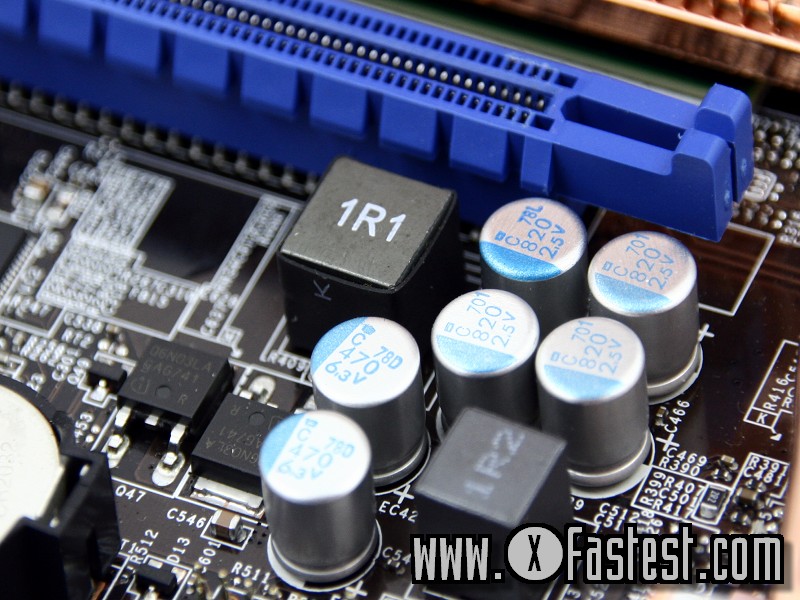

PCIE旁邊還有一大一小兩顆PWM來穩壓。

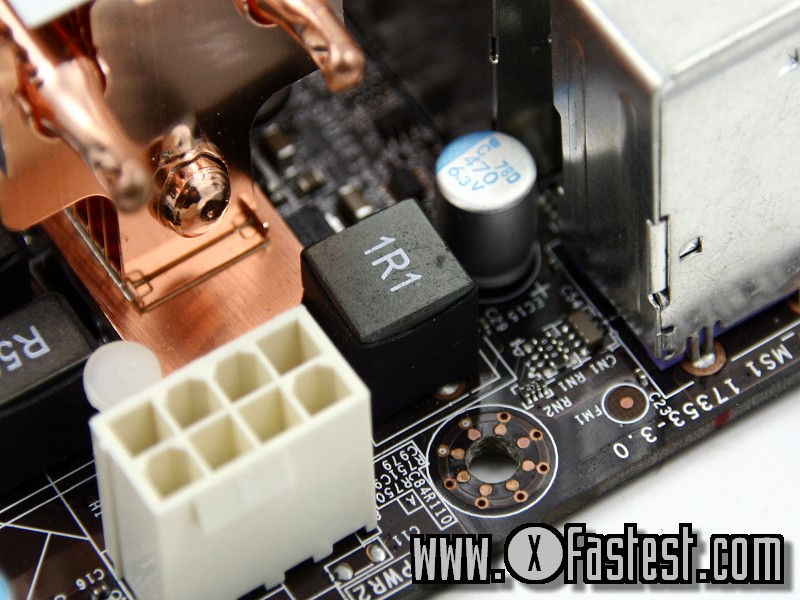

8 PIN CPU電源旁邊也有一顆PWM。

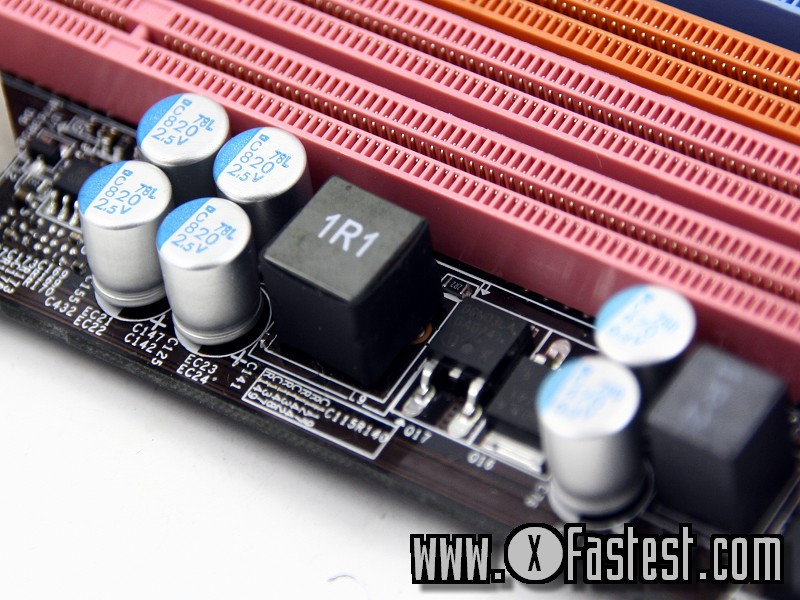

DIMM位置也需要一顆，這部份做的不錯，看來不只是DDR3/DDR2相容這樣子而已，超頻的穩定度應該也有一定水準。

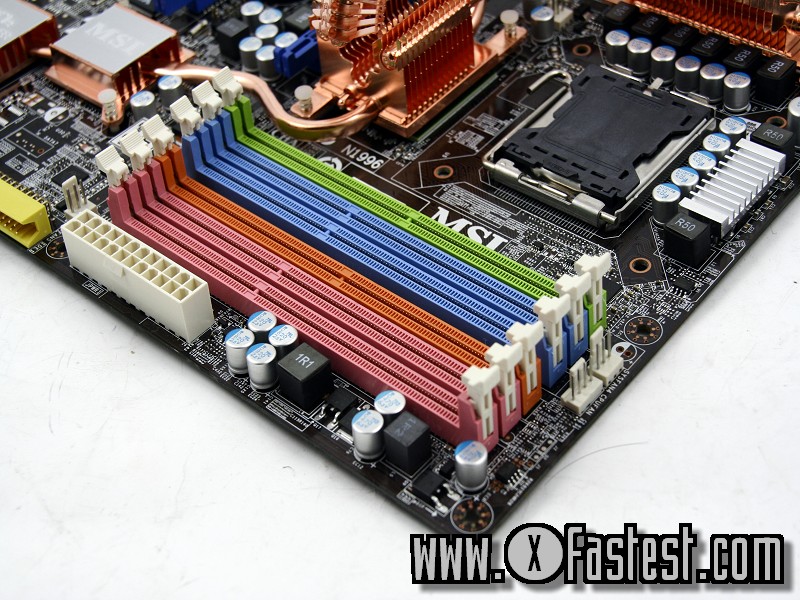

本張主機板最特別的地方就是6支DIMM，你覺得可以插幾支？

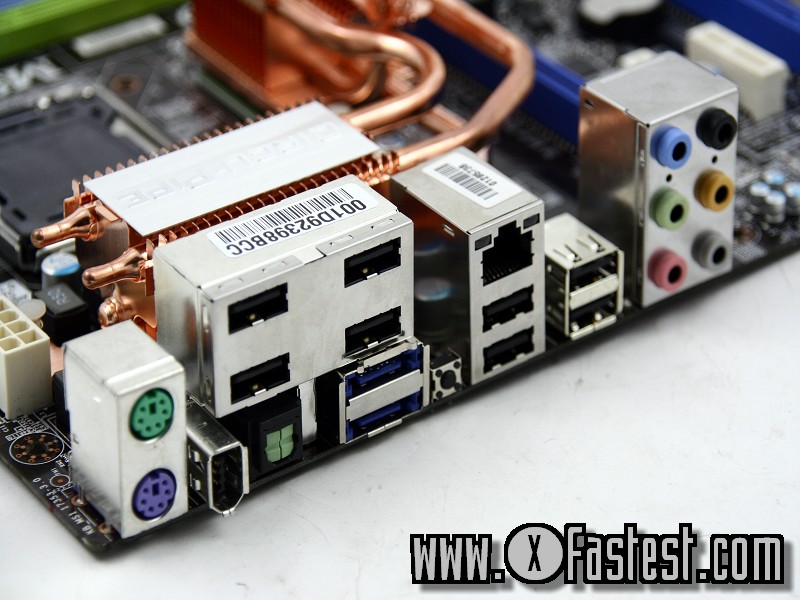

這是後方介面輸出位置，很夠意思的給了八組USB，而且有四組的孔位設計的很開，這樣我的隨身碟大頭USB就不會跟其他裝置卡在一起。另外還提供了兩組eSATA，與1394介面，音效卡則是內建ALC888。

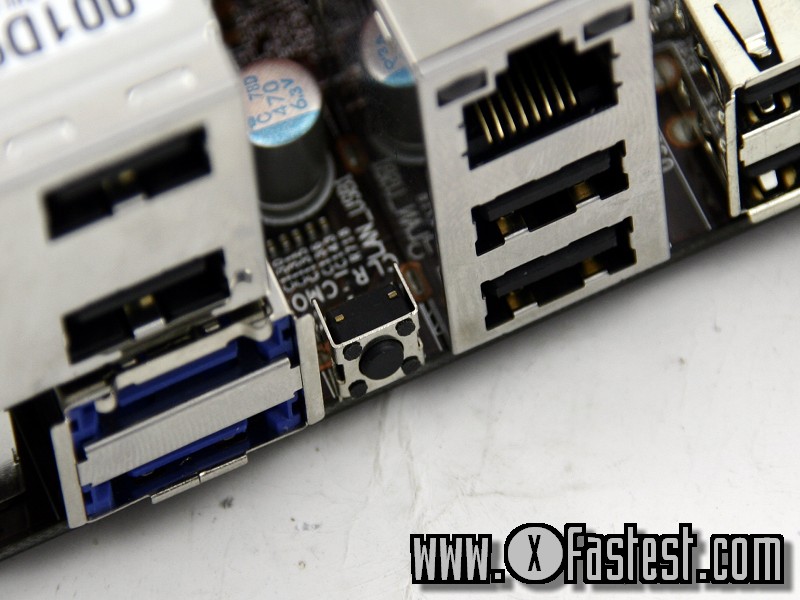

這裡躲了一顆什麼按鈕…？靠近點看沒想到是Clear CMOS的Button！哇塞，居然藏在這裡，但是前面最在意的Power Button跟Reset Button是跑到哪了？「消失的密室」嗎？XD，把這顆按鈕設在這裡的用意實在……，唯一合理的解釋是不讓玩家不小心在系統開機狀態下碰到這個死穴，否則BIOS可能會往生。

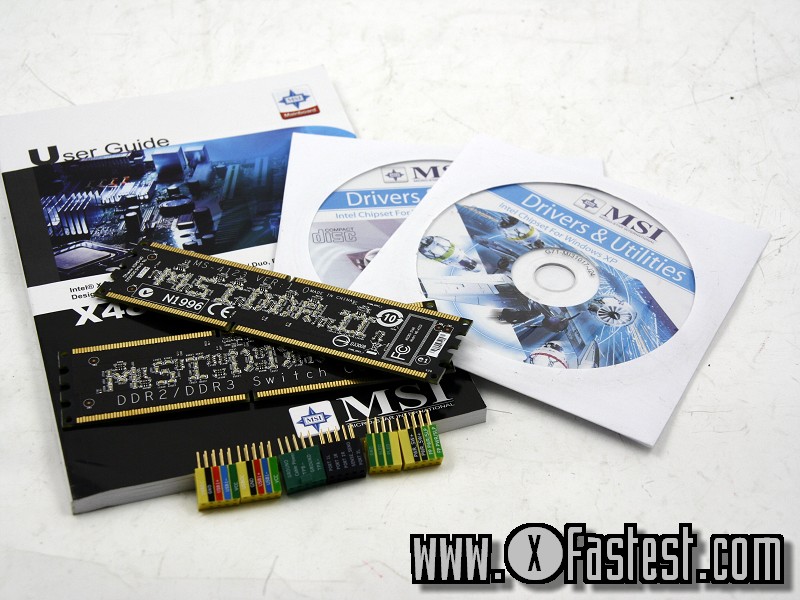

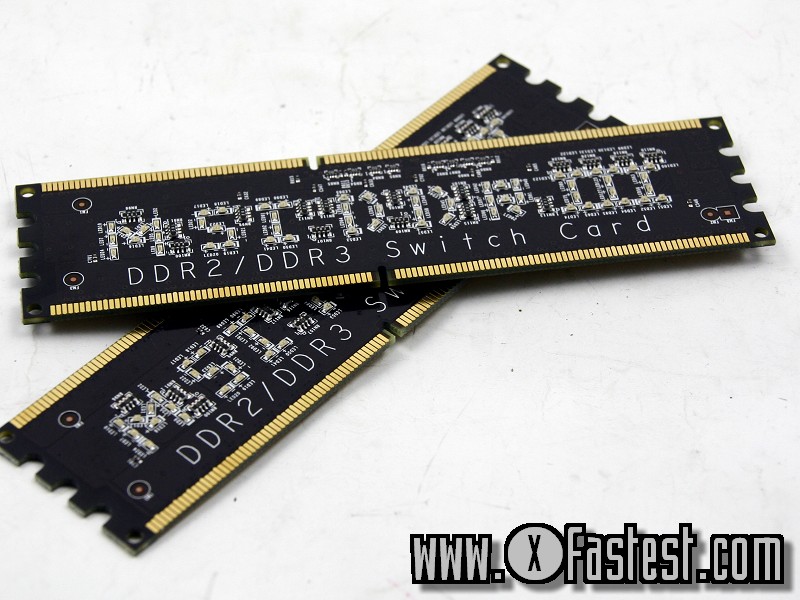

手冊一如往常的清爽，最近MSI的板子中高階都有延伸的PIN腳，好處是可以防止玩家不小心把板子上的針腳凹斷，另外可以看到它附上了兩片上下都有金手指怪怪的東西。



原來是這樣，這就是本主機板通吃的秘訣了，MSI原廠稱為「Turbo卡」，以我來看這是應該是轉換器，把DDR3的腳位訊號轉換成DDR2，或者顛倒過來把DDR2
的訊號弄成DDR3，真有這種可能嗎？摩天輪多坐，創意無限吶！

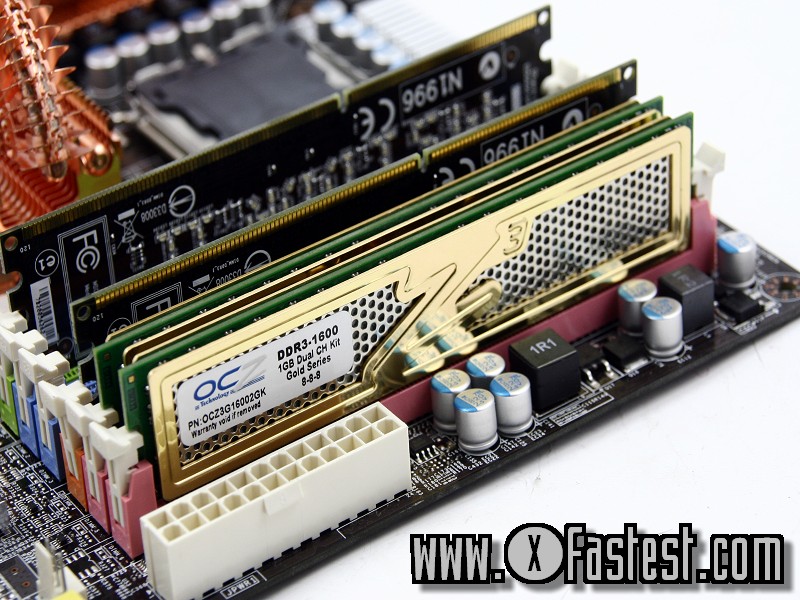

教你怎麼插，從上到下依序是DIMM1-DIMM6，能插DDR3記憶體的是DIMM5 & DIMM6，如圖示，那麼剛剛的Turbo卡呢？插在DIMM1 & DIMM4上面。不過其實DDR3插上去根本就不需要轉接卡，只是為了演示所以我也照表操課一下。這樣才能作動，你是不是也想到一個疑問？對，現在告訴你，DDR3/DDR2是不能混插的。混插要跑什麼時脈？會動嗎？就算會動那是DDR2跟著DDR3一起上1800還是DDR3被DDR2牽著走上1200？這當然是痴人說夢了。但是能看到這兩種插槽並存在X48上的光景，心中著實免不了問號一堆啊。

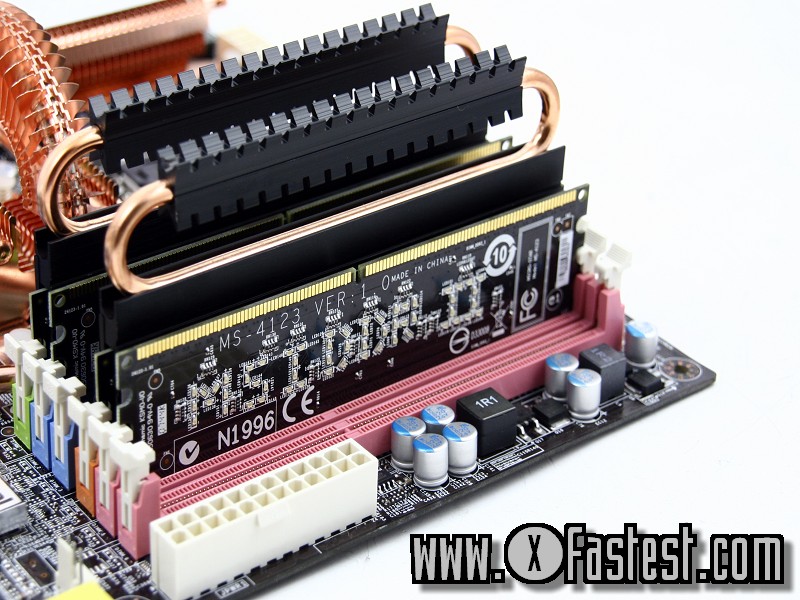

DIMM2 & DIMM3是DDR2專用，此時的Turbo卡怎麼辦呢？要轉過來插上DIMM1 & DIMM5。

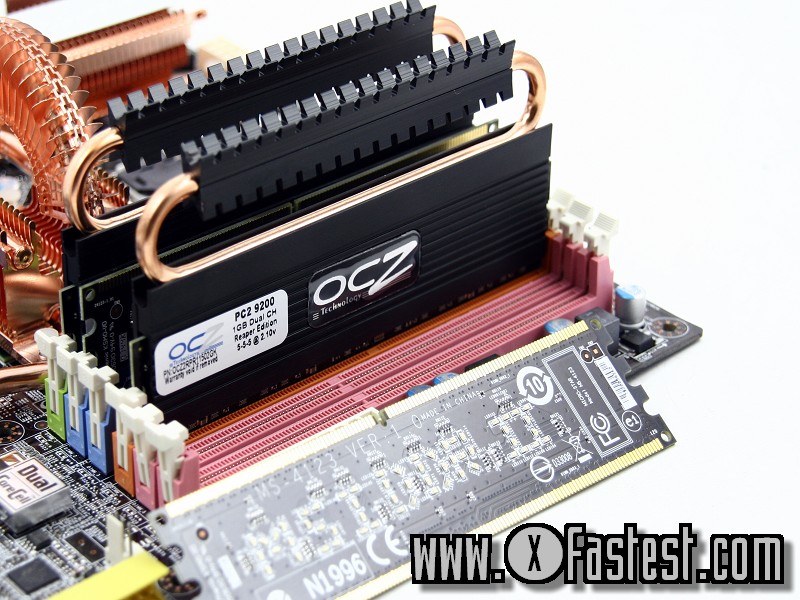

DDR2的正確插法就是這樣子，真是佩服MSI的RD，想的到用這個去破解X48不支援DDR2的事情，至於穩定度與超頻性？往下看測試就知道囉！

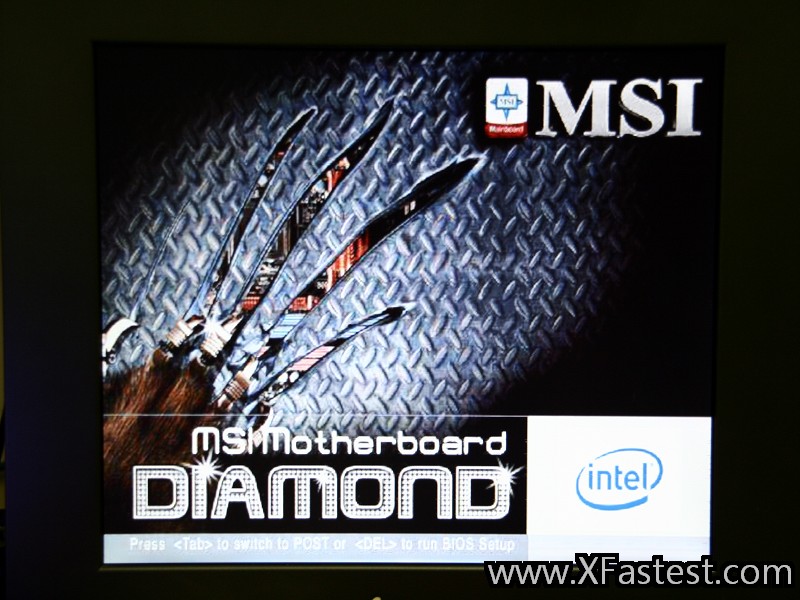

這是開機畫面，那隻爪子是金鋼狼嗎？

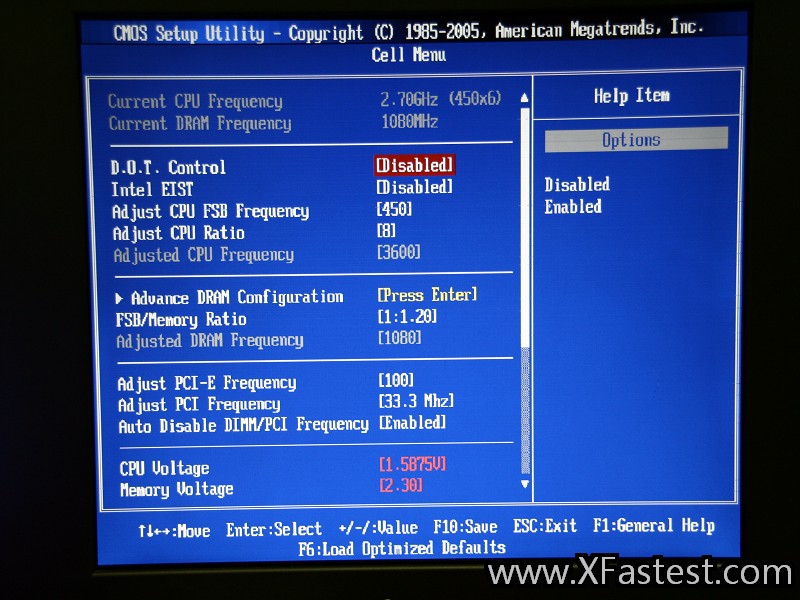

進到BIOS後就是直接到重點的Cell Menu來進行超頻調整。不過這個設定是後來才調整的，後面測試後也發現不穩定的情形。

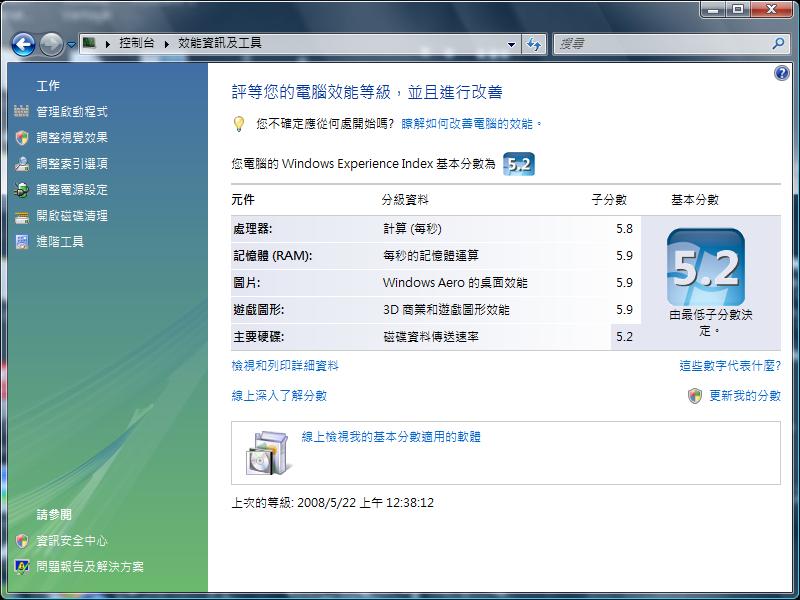

先來預設值的測試吧。先是「測爽的」Vista Benchmark，分數被硬碟拉下是剛好而已。

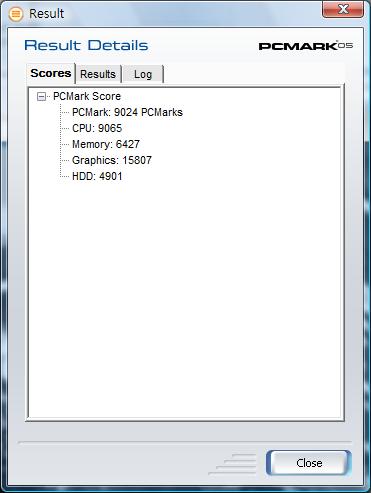

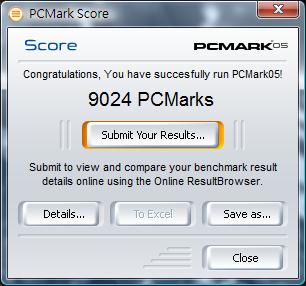

測整個系統的話，就非PCMARK莫屬了，這是Overall的分數。



沒想到這張2900XT其實沒有想像中的那麼爛嗎。

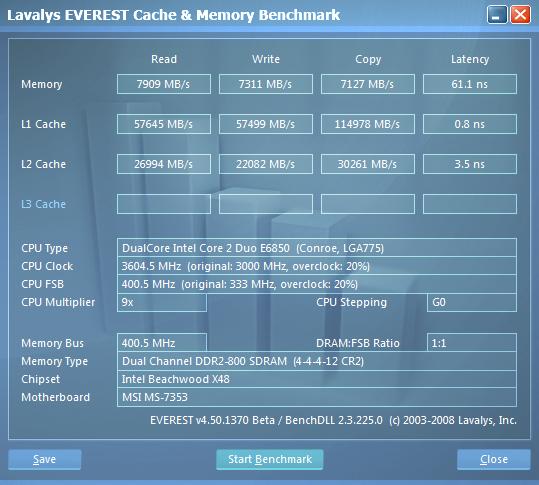

再來就是超頻穩定度與能力的部分，CPU先拉上400外頻，記憶體800mhz，CL值4-4-4-12。

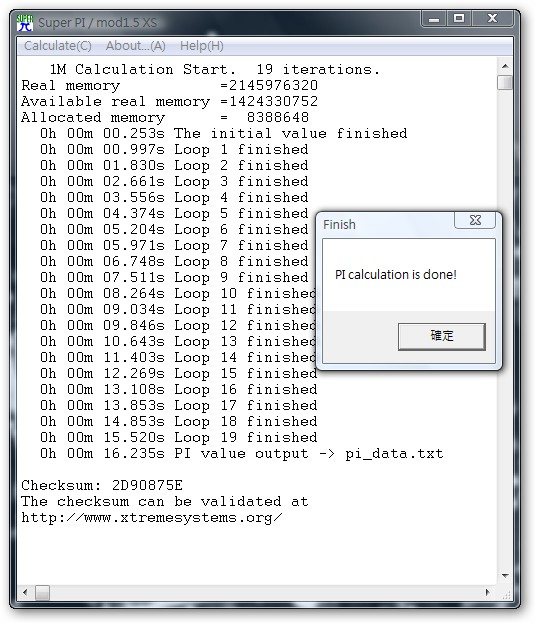

1M的SuperPI測試，跑進16秒內。

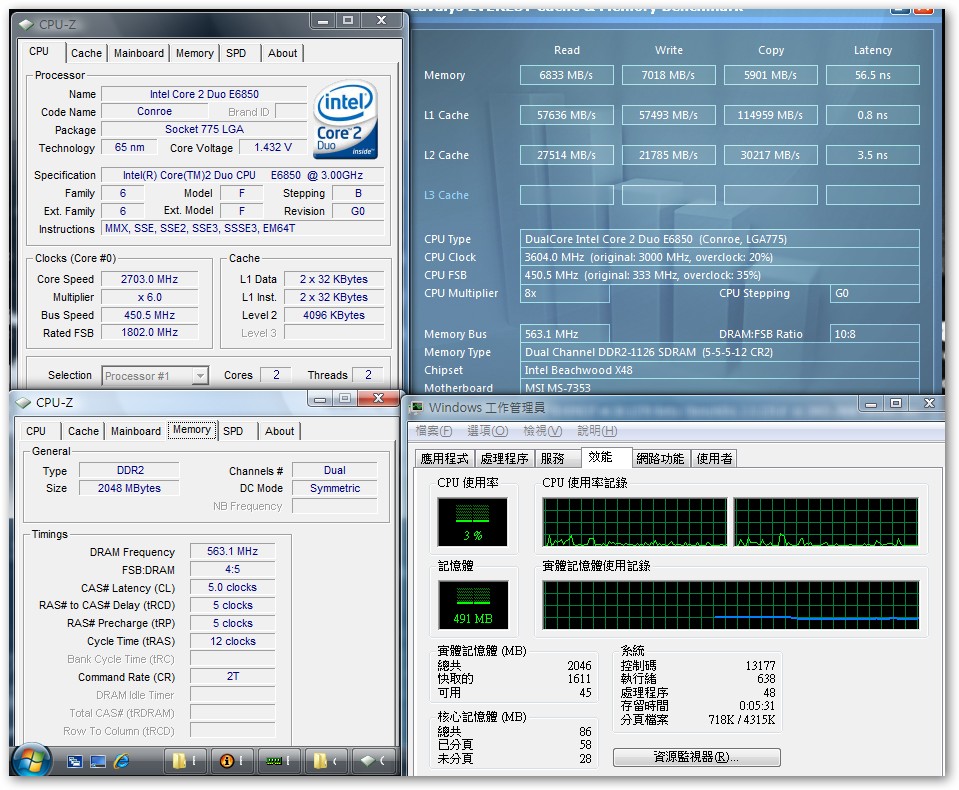

在來是CPU上450外頻，經過來回測試很多次，最後DDR2-1125左右是比較OK的，CPU外頻450也是比較穩一點的狀態，其他頻率通通都不穩，那麼這裡同樣也是跑不過SP 2004，不過記憶體是沒有問題的，在這之前是用680i穩跑DDR2-1200。再來因為支援的DDR3記憶體還掉了，故只有拍照留念來不及測試。

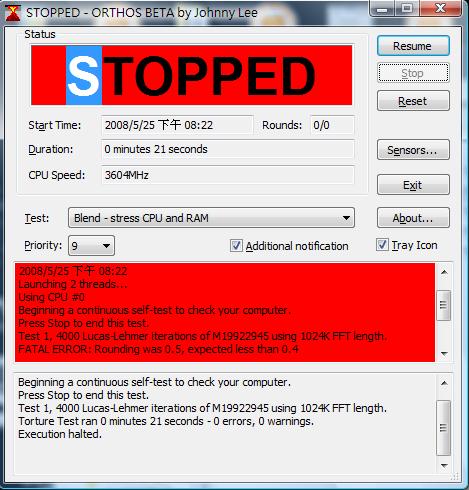

不過再來要測Orthos SP2004卻無法過關，連加電壓都沒有用，推測是記憶體轉接卡的因素吧，畢竟信號被轉接出去總是會慢半拍，無法通過嚴苛的考驗。那麼時脈還能不能在上去呢？答案當然是可以的。CPU可以上到480外頻，記憶體可以跑1200，問題是不穩定，3次開機中可能會有一次失敗。


結論：
1.        合板D3/D2通吃，非常時期撐過去的好選擇，不超頻還算穩定，或者是小幅度超頻。
2.        散熱系統處理的不錯，摩天輪有其實力，不過被動式散熱仍不及主動式，還是自己加個風扇連同記憶體一起散熱。

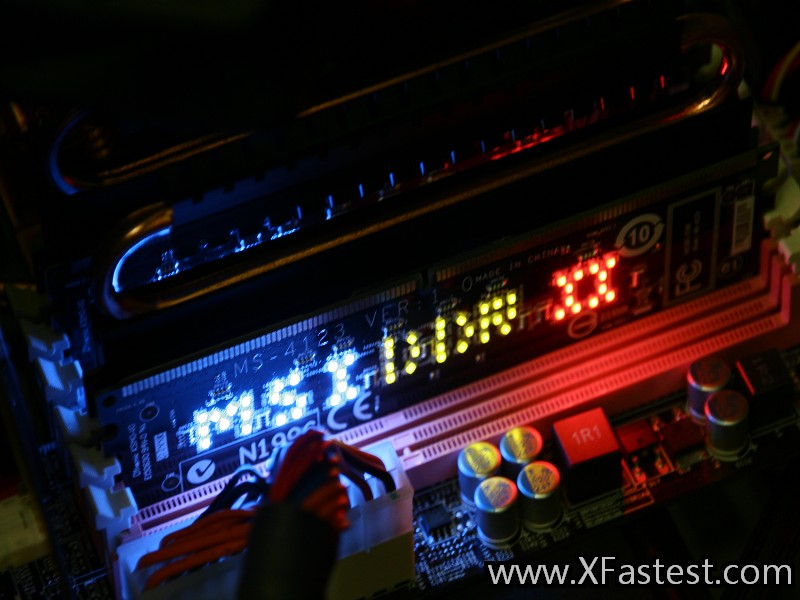

最後來一張閃亮的DDR2 Turbo卡結尾吧。
