320SP/128Bit奇特组合!HD3690首曝光

320SP/128Bit奇特组合!HD3690首曝光

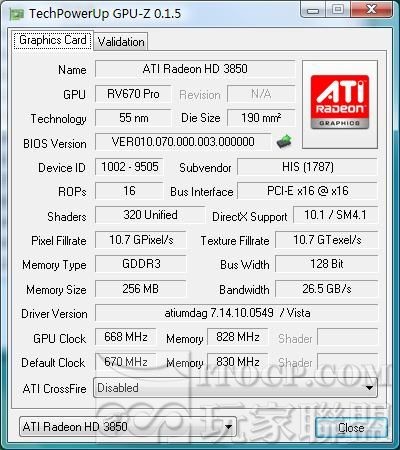

ITOCP今天曝光了AMD RV670核心的最低版本——Radeon HD3690,相对于之前已经发布的HD3850和HD3870来说,HD3690最大的特点就是仅支持128Bit的显存位宽,其他方面则相差不大。首先我们看看HD3690这张GPU-Z截图。

    从上面的截图上来看,GPU-Z显然还没有加入HD3690的硬件识别码,将产品错误的识别成了HD3850,其他方面全部符合HD3690的硬件规格。显卡仍然采用RV670核心(精简版),拥有320个流处理器,也同样支持DX10.1和SM4.1;显卡采用256MB/128Bit的GDDR3显存颗粒,默认核心、显存频率为670/1660MHz。

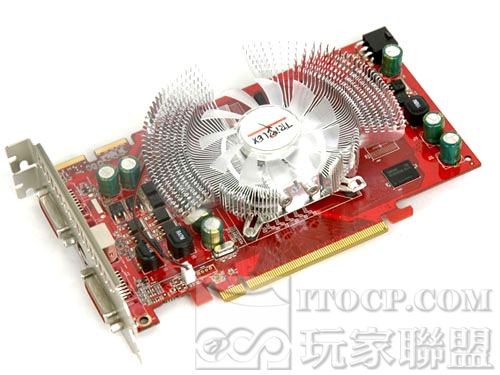

    这次曝光的HD3690是由台湾代工大厂启亨生产的产品,相信对显卡比较了解的朋友从风格上已经完全能看出来。显卡采用3相供电设计,散热器看起来很一般,这充分体现了RV670的发热量并不高。


显卡背部

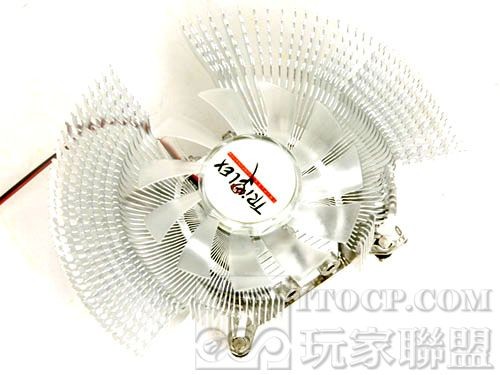

散热器特写

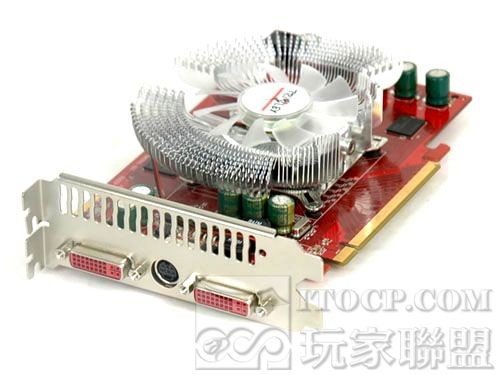

双DVI+S-Video接口设计

    为了能有效的将机箱内冗余的热量及时排出,启亨版的HD3690采用了双槽散热设计,这样的散热方式不仅能够排除机箱内的热量,还能及时的将显存和供电部分散发的热量一起卷出。接口方面采用了双DVI+S-video接口设计。

我们再来看看HD3690的其他细节部分:

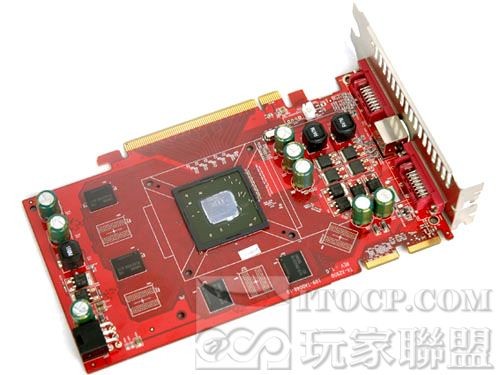

    卸下散热器之后,我们看到了HD3690的裸版。可以看出,HD3690显卡虽然拥有8个显存位,但是只焊了4颗显存,正是这4颗显存组成了256MB/128Bit的显存规格。我们认为,启亨这款PCB本来就是为256Bit的HD3850准备的,只是为了HD3690没必要再开模具去重新设计一套PCB方案罢了。

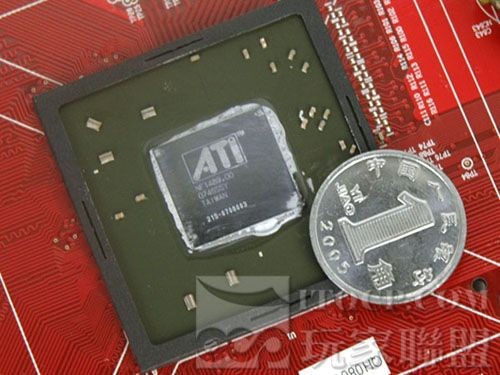

    显卡核心就是RV670,大家已经见过多次了,图中可以看出Core部分还没有1角的硬币那么大。

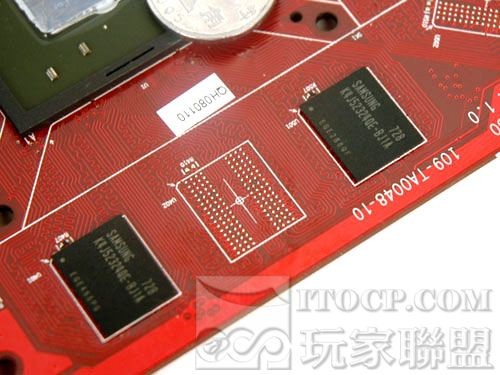

三星1.0ns GDDR3显存

    虽然采用的三星1.0ns显存,但是该产品频率却设定的非常保守,显存频率仅仅为1660MHz,看来启亨为用户留下了很大一部分的超频空间,并且也顺便找个理由卖低价格。

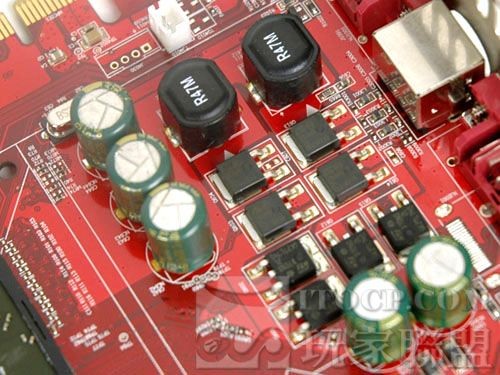

核心2相供电,采用日本三洋电容

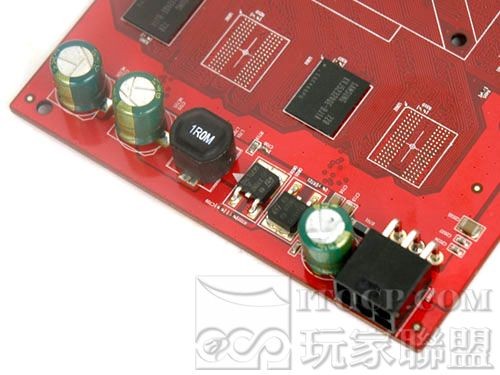

显存1相供电,同样是三洋电容

    供电部分虽然不算豪华,但也绝对没有偷工减料的现象,电容全部采用了日系大厂三洋的电解电容,搭配封闭式的电感线圈为显卡提供纯净的电流;并且对于55nm工艺的RV670来说,供电部分要求并不高。另外,显卡还板载了一个外接供电接口,不过意义应该不太大,因为PCI-E 2.0接口所提供的电流已经完全足以HD3690使用。

799元价位横扫吧 不过据说只有10K片
呵呵,有上市吗。
好干净的卡
